GC-240/240L 作業範囲・主要諸元

GC-240設置範囲・作業範囲

GC-240設置範囲

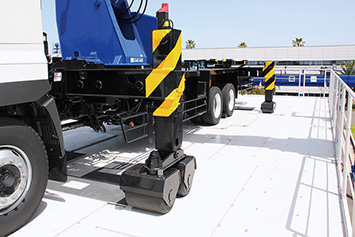

ブームは車両の左右に旋回させることができます。そのためアウトリガも車両左右に張り出し可能。ローラージャッキタイプのため作業走行も可能です。

  • ゴンドラ昇降機能使用時は走行できません。

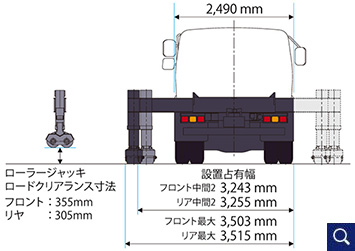

設置占有幅

GC-240/240L作業範囲

アウトリガ最大張出
アウトリガ中間2張出
第3ブーム作業範囲

GC-240主要諸元

デッキ 型式 GC-240
GC-240L
長さ(吊芯)×幅×高さ 1,850mm×600mm×1,225mm
自重 GC-240:180Kg GC-240L:190Kg
積載荷重 240kg
最大降下距離 GC-240:65m GC-240L:100m
(車体設置面より下方、アウトリガ最大張出時)
昇降速度 7.0m/min
動力源:原動機 343Wh×2基:DC24V (補助バッテリー 343Wh×1基 搭載)
安全装備 ①手動昇降解放レバー ②上限停止リミットスイッチ
③下限センサ ④障害物検知エリアセンサ
⑤ワイヤロープつかみ装置 ⑥下降速度制御装置
旋回台 旋回角度 右100°~左100°
旋回速度 200°/67s
第1ブーム 起伏角度/上げ速度 5°~77°/67s
長さ 6.0m~ 7.9m
伸ばし速度 1.9m/23s
型式 2段油圧伸縮式 箱形断面溶接構造
起伏装置 複動油圧シリンダ直押式
伸縮装置 複動油圧シリンダ直押式
第2ブーム 起伏角度/上げ速度 0°~90°/70s
長さ 6.96m
旋回角度 285°
型式 箱形断面溶接構造
起伏装置 複動油圧シリンダ直押式
旋回装置 油圧モータ駆動ウォーム歯車減速式
第3ブーム 起伏角度/上げ速度 -52°~90°/78s
長さ 5.18m~10.11m
伸ばし速度 5.68m/34s
型式 3段同時伸縮式 箱形断面溶接構造
起伏装置 複動油圧シリンダ・リンク併用式
伸縮装置 複動油圧シリンダ・ワイヤロープ併用式
第4ブーム 起伏角度/上げ速度 -23°~90°/40s
長さ 1.3m
リフト高さ 1.8m
型式 箱形断面溶接構造・平行リンク構造
起伏装置 複動油圧シリンダ直押式
吊元 長さ 0.693m
旋回角度 右70°~左70°
旋回装置 手動チェンホイル駆動ベベル歯車減速式 ボールベアリング式
アウトリガ 全油圧式H型、箱形断面溶接構造、スライド・ジャッキ各個操作装置付ゴムソリッドタイヤ付
フロント 最大張出幅:4.04m(タイヤ中心)、中間張出幅:3.0m(タイヤ中心)
リヤ 最大張出幅:4.18m(タイヤ中心)、中間張出幅:3.14m(タイヤ中心)
最大反力 14,000Kg
設置占有幅 左右最大張出:4.54m、片側のみ最大張出幅:3.52m
油圧ポンプ ギヤポンプ
作動油タンク容量 約160ℓ
操作装置 吊元部 ジョイスティック:
第1ブーム伸縮、起伏・旋回、第3ブーム伸縮、起伏・旋回
スイッチ:
第2ブーム起伏、第4ブーム起伏、
自動展開・格納(下作業用)、自動展開・格納(上作業)、アクセル・非常用ポンプ、ブーム干渉規制解除、エンジン始動、緊急停止
表示機能:作動限界、干渉停止、音声警報
旋回台部 ジョイスティック:
第1ブーム伸縮、起伏・旋回
第3ブーム伸縮、起伏・旋回
スイッチ:
第2ブーム起伏、第4ブーム起伏、自動展開・格納(下作業用)、自動展開・格納(上作業)、アクセル・非常用ポンプ、ブーム干渉規制解除、エンジン始動、緊急停止
表示機能:作動限界、干渉停止、音声警報
デッキ部 スイッチ:電源(バッテリー)入切、昇降非常停止、昇降上下、昇降強制下降、昇降機(左単動・連動・右単動)、バッテリー(通常・切・予備)
表示機能:非常停止作動ランプ、昇降残量低下ランプ、予備残量低下ランプ
フレーム部
(左右側方2ヶ所)
スライド・ジャッキ選択、
アウトリガ張出・格納、傾斜表示(3段階)
キャリヤ部 インターホン
制御装置 自動展開・格納装置、オートアクセル装置(レバー操作に連動)
安全装置 作業範囲規制装置、緩起動・緩停止制御、速度制御、干渉防止装置、不具合箇所自己診断機能、ジャッキインタロック装置、ブームインタロック装置、車体傾斜警報装置、ブレーキロック装置、緊急停止装置(表示灯付)、非常用ポンプ、油圧安全弁、油圧シリンダロック装置、バスケット~車両キャブ間通話装置
吊元側 操作装置 電気式(有線)
オプション 水面検知装置 (デッキ部に使用時装着)、電源取出 (AC100V-10A)
必要資格 操作 ゴンドラ取扱業務特別教育
高所作業車運転技能講習(作業床高さが10m以上)
車両運転 大型免許(車両総重量:11ton以上最大積載量:6.5ton以上)
  • 本製品は、厚生労働省令において定められた特定機械である「移動式デッキ型ゴンドラ」として製造検査に合格したものです。
  • 本製品は「特殊な構造のゴンドラ」にあたるため、操作にはゴンドラ取扱業務特別教育、および高所作業車運転特別技能講習の資格が必要です。
  • なお、車両の運転には大型免許が必要です。
  • 本製品は、ゴンドラ安全規則に定める定期自主検査の実施、ならびに年一回のゴンドラ性能検査の受検を行います。
  • また、有資格者による高所作業車の特定自主検査を実施し、関係法令に基づいた運用を行っています。
  • 本製品は「ゴンドラ装置を備える作業用車両」として特許取得済です(特許第6189512号)。
  • 本製品の仕様は、改良のため予告なく変更する場合があります。

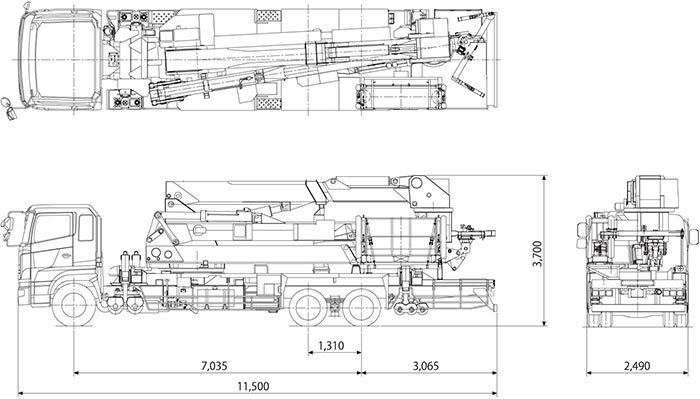

  • 外観図
