GC-200 作業範囲・主要諸元
GC-200設置範囲・作業範囲

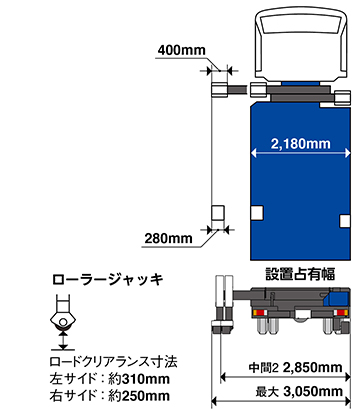

GC-200設置範囲

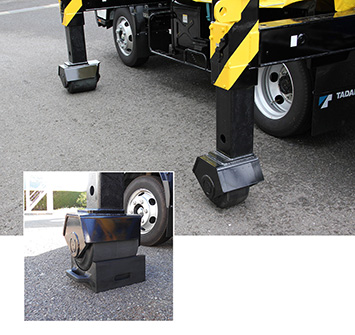

車両左側のアウトリガは、2段階の張り出し幅があり狭幅橋梁にも対応します。ローラージャッキタイプのため作業走行可能です。また安定姿勢を確保するゴム製盤木を標準で装備します。
- ゴンドラ昇降機能使用時は走行できません。
GC-200設置範囲
作業範囲

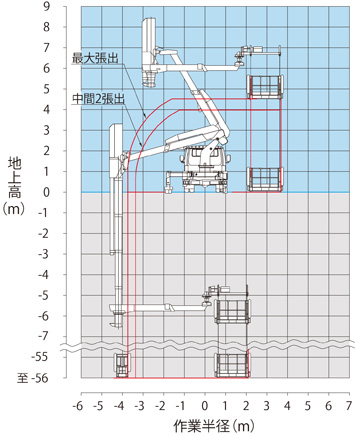

作業範囲図
ブーム旋回範囲図
GC-200主要緒元
| デッキ | 型式 | GC-200 |
|---|---|---|
| 長さ×幅×高さ | 1,510mm×550mm×1,225mm | |
| 自重 | 160kg | |
| 積載荷重 | 200kg | |
| 最大降下距離 | 56.2m （車体設置面より下方、アウトリガ最大張出時） |
|
| 昇降速度 | 7.0m/min | |
| 動力源：原動機 | 343Wh×2基：DC24V （補助バッテリー 343Wh×1基 搭載） |
|
| 安全装備 | ①手動解放レバー ②上限リミットスイッチ ③下限センサ ④障害物検知センサ ⑤ワイヤロープつかみ装置 ⑥下降速度制御装置 |
|
| ブーム | 起伏角度/上げ速度 | -15°～60°/35s |
| 長さ | 3.06m～4.46m | |
| 伸ばし速度 | 1.40m/25s | |
| 旋回角度 | 左側105°：右側10° | |
| 旋回速度 | 115°/40s | |
| ポスト | 長さ | 3.325m～9.825m |
| 伸ばし速度 | 6.5m/60s | |
| デッキブーム | 長さ | 3.5m～4.648m |
| 伸ばし速度 | 2.355m/30s | |
| 旋回角度 | 90°（格納位置基準から右） | |
| 旋回速度 | 90°/25s | |
| 吊元 | 長さ | 1.25m |
| 旋回角度 | 160°（差し込み姿勢から左） | |
| アウトリガ | 全油圧式H型、箱形断面溶接構造、スライド（左側のみ） ジャッキ各個操作装置付、ゴムソリッドタイヤ付 |
|
| アウトリガ | フロント | 最大張出幅 2.74m（タイヤ中心）、 中間2張出幅 2.54m（タイヤ中心） |
| リヤ | 最大張出幅 2.81m（タイヤ中心）、 中間2張出幅 2.61m（タイヤ中心） |
|
| 最大反力 | 4,780kg | |
| 設置占有幅 | 最大張出：3.05m | |
| 操作装置 | 吊元部 | ブーム旋回、ブーム伸縮、ブーム起伏、ポスト伸縮、デッキブーム旋回、デッキブーム伸縮、自動格納、アクセル・非常用ポンプ、エンジン始動、音量調整、インターホン緊急停止、非常デッキスイッチ ［ブーム作業範囲限界ランプ、デッキ作業範囲限界ランプ、格納位置ランプ］ |
| デッキ部 | 電源（バッテリー）入切、昇降非常停止、昇降上下、昇降機（1単動・連動・2単動）、昇降強制下降、バッテリー（通常・切・予備） ［非常停止作動ランプ、昇降残量低下ランプ、予備残量低下ランプ］ |
|
| 旋回台部 | ブーム旋回、ブーム伸縮、ブーム起伏、ポスト伸縮、デッキブーム旋回、デッキブーム伸縮、自動格納、アクセル・非常用ポンプ、エンジン始動、緊急停止、非常スイッチ、レベリング調整 ［ブーム作業範囲限界ランプ、デッキ作業範囲限界ランプ、格納位置ランプ、ブーム長さ、ブーム旋回角度、ブーム起伏角度、デッキブーム長さ、デッキブーム旋回角、アウトリガ張出幅、AWL90％ランプ、AWL100%ランプ、AMC異常ランプ］ |
|
| フレーム部 | アウトリガ張出・格納、 ジャッキ・スライド選択 ［アウトリガ張出モニタ、 車体傾斜警告ランプ］ |
|
| キャリヤ部 | インターホン、バッテリー充電装置［ジャッキ設置ランプ、作業禁止ランプ］ | |
| 通信装置 | トランシーバー | |
| 安全装置 | 作業範囲規制装置（AMC）、ブーム下面接触防止装置、音声警告装置、フットスイッチ（旋回台部）、イネーブルグリップスイッチ（デッキ部）、操作レバーガード、非常用ポンプ、非常停止スイッチ（表示ランプ付）、ジャッキインタロック装置、スライドインタロック装置、スライドロックピン、ブームインタロック装置、アウトリガインジケータ、車体傾斜警報装置、ブレーキロック装置、油圧シリンダロック装置、油圧安全弁 | |
| オプション | 水面検知装置（デッキ部に使用時装着）、壁面吸着装置（バッテリー式） | |
| 車体重量 | 7.9t | |
| 必要資格 | 操作 | ゴンドラ取扱業務特別教育 |
| 高所作業車運転特別教育 | ||
| 車両運転 | 中型免許（中型車8t未満） | |
- 本製品は、厚生労働省令において定められた特定機械である「移動式デッキ型ゴンドラ」として製造検査に合格したものです。
- 本製品は、ゴンドラ安全規則に定める定期自主検査の実施、ならびに年一回のゴンドラ性能検査の受検を行います。
また、有資格者による高所作業車の特定自主検査を実施し、関係法令に基づいた運用を行っています。 - 本製品は「ゴンドラ装置を備える作業用車両」として特許取得済です(特許第6189512号)。
- 本製品の仕様は、改良のため予告なく変更する場合があります。

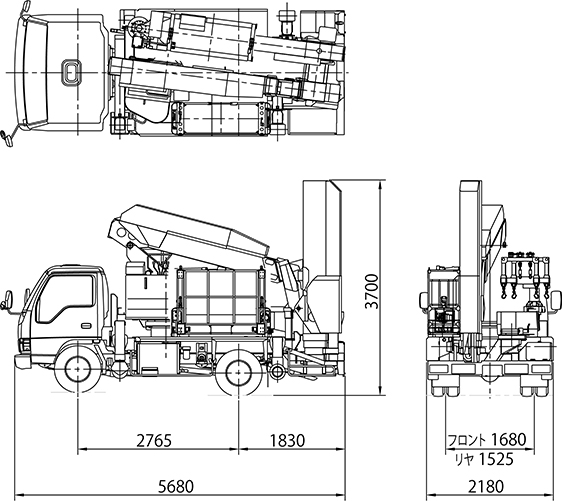

- 外観図
