本設ゴンドラ各部の機能
アーム可動部
![アーム可動部 アーム可動部](images/index_ph01.jpg)
走行機能や台車旋回機能に加え、アームの俯仰・伸縮・先端旋回機能など多様な動作が可能です。建物壁面に対してケージの平行を維持し、常に安全で効率的に作業できます。
※機種により可動部は異なります
昇降装置
![昇降装置 昇降装置](images/index_ph02.jpg)
電動機から減速機を介して溝つきドラムを回転させ、ケージを吊り下げるワイヤロープを巻き取ることで昇降します。乱巻き防止機構によりワイヤロープをドラムに正しく誘導し、安全に昇降可能です。
機種によりドラムに1層のみ巻く単層巻きタイプと多層巻きタイプがあります。万一のケージ落下を防ぐため、複数のブレーキ装置が装備されています。
走行装置
![走行装置 走行装置](images/index_ph03.jpg)
屋上に設置したレール上を走行する軌道式と、屋上面にそのまま設置する無軌道式があります。軌道式の走行車輪は通常パラペット側2輪が駆動輪、後部の2輪が従動輪となります。それぞれの車輪はカーブもスムーズに走行できるよう、独立して動く機構を備えています。

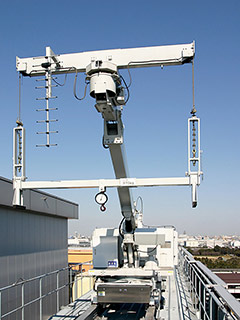

クレーン機能(クレーン兼用ゴンドラ)
![クレーン機能 クレーン機能](images/index_ph04.jpg)
ゴンドラの昇降機能を利用し、クレーンとしても利用可能な機種もあります。通常の建物メンテナンス作業に加え、ケージを外すことで新築時のガラス揚重やリニューアル工事での設備の交換等にも使用できます。
※クレーン兼用ゴンドラとして特許取得済み:第3548150号
ケージ
外壁面でのスムーズな作業をサポートするせり出し機構やハネダシ機構などの取り付けも可能です。建物の形状に合わせた専用ケージ製作にも対応いたします。
![ケージ せり出しタイプ ケージ せり出しタイプ](images/index_il01.gif)
![ケージ ハネダシ床板タイプ ケージ ハネダシ床板タイプ](images/index_il02.gif)
![ケージ スライドタイプ ケージ スライドタイプ](images/index_il03.gif)
![ケージ せり出しタイプ ケージ せり出しタイプ](images/index_ph06.jpg)
![ケージ ハネダシ床板タイプ ケージ ハネダシ床板タイプ](images/index_ph05.jpg)
ゴンドラの操作
![ゴンドラの操作 ゴンドラの操作](images/index_ph07.jpg)
- 台車側での操作
- 台車走行やアーム俯仰などの操作は台車からケーブルを伸ばしたペンダントスイッチで行うため、視界の良い安全な場所での取扱いが可能です。ケージ側操作盤と台車側のペンダントスイッチは互いにインターロックされており、安全上同時に操作することはできません。優先権の切り替えはケージ側操作盤で行います。
- ケージ側での操作
- ケージ側からの操作信号は、台車とケージをつなぐキャブタイヤケーブル、またはワイヤロープの電纜線を介して送信されます。高層の建物ではケーブルが風で流されることを防ぐため、無線方式によるケーブルレスでの操作も可能です。
