有人ゴンドラLS-70

LS-70

特長
  • 中低層建物向けに開発された軽量・コンパクトな標準タイプのシングルアームゴンドラです。
  • 先端旋回機能も搭載されており、外壁へのスムーズなアクセスが可能。

仕様

型式 LS-70RN LS-70FN
揚程 70 m 70 m LS-70
LS-70RN
アウトリーチ
(最大)
3 m 5 m 2.5 m
吊下荷重(最大) 430 kg 430 kg
ゴンドラ自重 2.0 t 2.5 t 3.2 t
昇降(50Hz/60Hz) 10 / 12 m/min 10 / 12 m/min
走行(50Hz/60Hz) 9 / 11 m/min 9 / 11 m/min
ワイヤロープ φ8mm×2(6×37) φ8mm×2(6×37)
ブーム俯仰
ブーム伸縮 - -
軌道走行 -
先端アーム旋回
台車旋回 -
  • 上記仕様は標準的なものであり、建物形状などの諸条件により変更することも可能です。

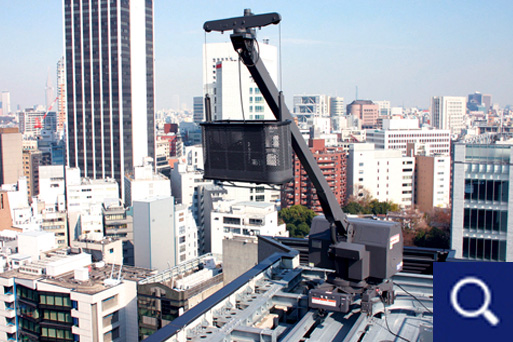

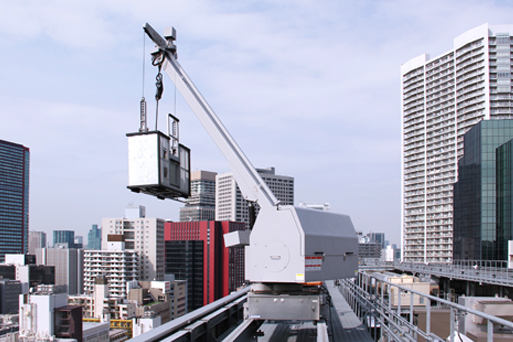

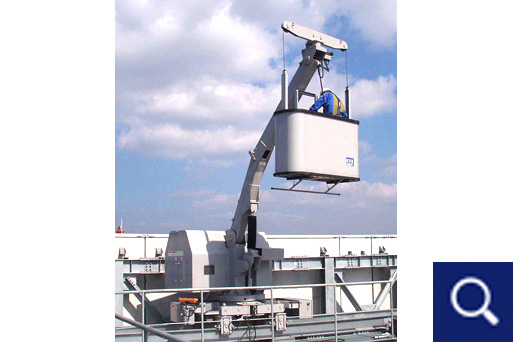

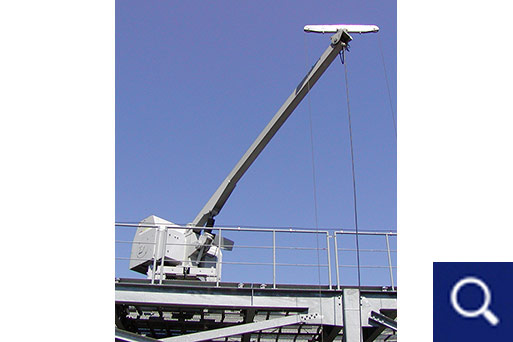

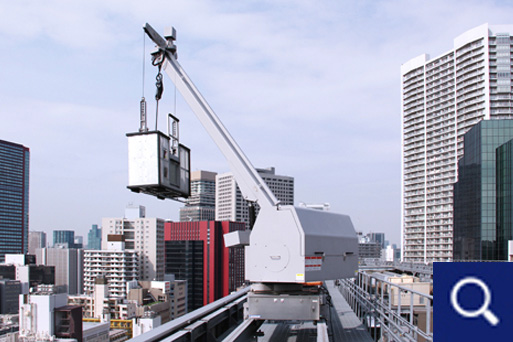

設置例

LS-70_01
LS-70_02
LS-70_03
LS-70_04
