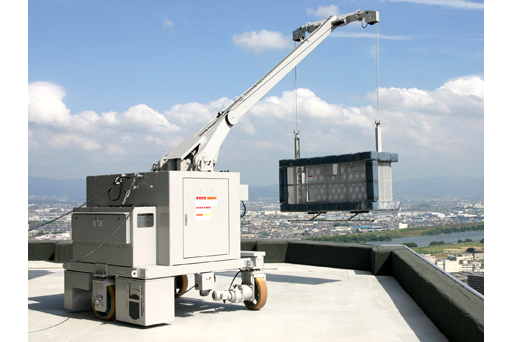

有人ゴンドラFTG-140 高層建物向け無軌道タイプゴンドラ
無軌道タイプで高揚程（140ｍ）への対応が可能
無軌道タイプ*にかかわらず、多層巻きドラムを採用した新設計の昇降装置により、コンパクトながら140ｍの揚程まで対応が可能。近年建築が増えている超高層マンションへの設置にも適します。
- 屋上にあらかじめ敷設したレール上ではなく、屋上面を走行するタイプのゴンドラ。主に中低層の建物で採用されます。

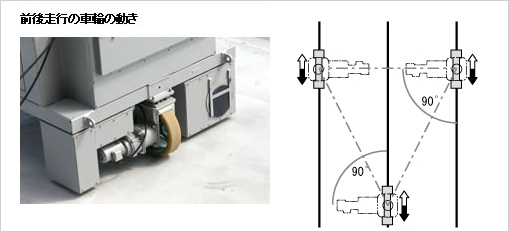

前後走行機能

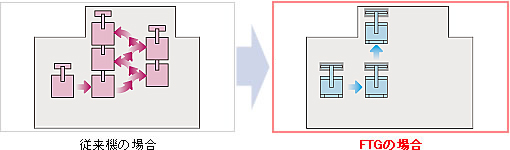

従来の無軌道タイプのゴンドラの走行は、横方向への動きを基本としているため、前後方向に動かす場合は何度か切返し動作を行う必要がありました。FTG-140は、プログラム化された走行制御により縦方向の動きが可能となり、切返し動作を行わずにスムーズな移動が可能です。

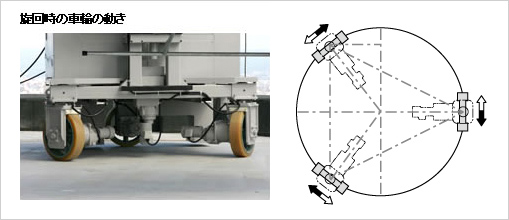

旋回走行機能
三輪をゴンドラの中心に対し円状に配置することにより、定点での旋回が可能。この機能は軌道式ゴンドラでは台車旋回機能として可能でしたが、無軌道式ゴンドラでは初めて搭載されました。
仕様
| 型式 | FTG-140AFL | |
|---|---|---|
| 揚程 | 140 m |  |
| アウトリーチ（最大） | 4 m | |
| 吊下荷重（最大） | 500 kg | |
| ゴンドラ自重 | 4.6 t | |
| 昇降（50Hz/60Hz） | 10 / 12 m/min | |
| 走行（50Hz/60Hz） | 5.2 / 6.2 m/min | |
| ワイヤロープ | φ10mm×2 | |
| ブーム俯仰 | ○ | |
| ブーム伸縮 | － | |
| 軌道走行 | － | |
| 先端アーム旋回 | － | |
| 台車旋回 | ○（旋回走行） |
- 上記仕様は標準的なものであり、建物形状などの諸条件により変更することも可能です。
